IO12 Cihaz kurulumu

HUBBOX IO12 I/O Gateway: Detaylı Teknik Kullanım Kılavuzu

HUBBOX IO12, hibrit I/O yapısı sayesinde endüstriyel tesislerdeki hem dijital hem de analog verileri tek bir IP üzerinden Modbus TCP protokolü ile yönetmenizi sağlar. Bu kılavuz, cihazın donanım şemasından derinlemesine register yapılandırmasına kadar tüm teknik detayları kapsar.

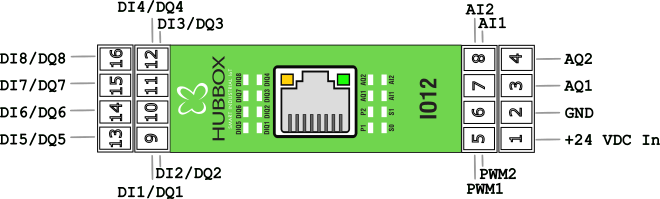

1. Donanım ve Giriş/Çıkış Spesifikasyonları

Cihazın klemens yapısı ve elektriksel limitleri aşağıda detaylandırılmıştır:

Dijital Giriş/Çıkış (8 Kanal - DIQ): Her kanal hem giriş hem çıkış olarak çalışabilir.
- Giriş Eşiği: Logic 0 < 7.3V | Logic 1 > 10.7V.
- Çıkış: Smart High Side Switch(PNP) mimarisine göre 24V anahtarlama kapasitesi.
Analog Giriş (2 Kanal - AI): 0-10V DC voltaj okuma. 12-bit ADC çözünürlüğü ile 0-4095 arası dijital değer üretir.
Analog Çıkış (2 Kanal - AQ): 0-10V DC oransal voltaj çıkışı. Vana pozisyonlama ve hız referansı için kullanılır.
PWM Çıkışı (2 Kanal): 1Hz'den 50kHz'e kadar frekans ve %0-100 duty cycle kontrolü.

2. Haberleşme Yapılandırması

Fabrika Çıkış Ayarları:
• IP Adresi: 192.168.24.251
• Subnet Mask: 255.255.255.0
• Gateway: 192.168.24.254
• Modbus TCP Port: 502

IP Adresi Değiştirme

Cihazın IP adresini yerel ağınıza uydurmak için aşağıdaki Holding Register adreslerini kullanabilirsiniz:

40004 - 40007: IP Adresi (Örn: 192.168.1.100 için her register'a sırasıyla bu oktetler yazılır).
40008 - 40011: Subnet Mask ayarları.

3. Detaylı Modbus Register Haritası

Veri toplama ve kontrol süreçlerinde kullanılacak en kritik adresler aşağıdadır:

İşlev	Register Adresi	Veri Tipi	Erişim	Açıklama
Dijital Çıkışlar	1 - 8	Coils (01)	R/W	Röle/Çıkış tetikleme (0: Kapalı, 1: Açık)
Dijital Girişler	10001 - 10008	Discrete (02)	Read	Saha giriş sinyalleri
Analog Giriş 1-2	30001 - 30002	Input (04)	Read	0-10V karşılığı 0-4095 ham veri
PWM Frekans	40027	Holding (03)	R/W	1Hz - 50.000Hz arası frekans değeri
PWM Duty Cycle	40026	Holding (03)	R/W	0-100 arası yüzde değeri
PWM Komut	40025	Holding (03)	R/W	1: Başlat (Start), 2: Durdur (Stop)
Analog Çıkış 1-2	40044 - 40045	Holding (03)	R/W	0-4095 arası (0-10V çıkış için)

4. Modbus Poll ile İleri Seviye Test

Bağlantı: Modbus Poll üzerinden Connect > Modbus TCP/IP adımlarını izleyin. IP kısmına 192.168.24.251 yazın.
Okuma Tanımı: Setup > Read/Write Definition penceresini açın.
- Analog veriler için: Function 04 Input Register, Address 0, Length 10 seçin.
- Çıkış kontrolü için: Function 01 Read Coil seçin.

5. Sorun Giderme ve Bakım

Önemli: PWM ve Analog Çıkış ayarlarını yaptıktan sonra değerlerin fiziksel olarak değişmesi için PWMCmd (40025) register'ına "1" yazılması gerektiğini unutmayın.

Sinyal Gelmiyor: Giriş klemenslerinde GND hattının ortak (common) olduğundan emin olun.
Haberleşme Yok: Cihaz üzerindeki Ethernet LED'lerini kontrol edin. Sarı LED veri trafiğini, yeşil LED link bağlantısını gösterir.
Reset: Cihaz üzerindeki Reset butonuna 10 saniye basılı tutarak cihazı 192.168.24.251 adresine geri döndürebilirsiniz.

HUBBOX Teknik Destek Ekibi | www.hubbox.io/tr/urunler/hubbox-io12-io-gateway
