NAT Konfigürasyonu

NAT Yapılandırma Kılavuzu

NAT (Network Address Translation) ayarları, HUBBOX Connect X2 üzerindeki LAN WAN Wi-Fi arayüzlerini kullanarak, yerel ağınızdaki PLC, HMI veya IP Kamera gibi cihazların belirli portlarına güvenli bir şekilde erişmenizi sağlar.

1. Yeni NAT Kuralı Ekleme

Arayüzün sol kısmında bulunan form alanlarını kullanarak yönlendirme kurallarınızı tanımlayabilirsiniz:

Protocol (Protokol): Bağlantı tipini seçin. Web arayüzleri ve endüstriyel haberleşme protokolleri için genellikle TCP tercih edilir.
IP Address: Erişmek istediğiniz saha cihazının yerel IP adresini girin (Örn: 192.168.1.10).
Ports (Portlar): Hedef cihazın hizmet verdiği port numarasını belirtin (Örn: HTTP: 80, Modbus TCP: 502, VNC: 5900).
Submit: Kuralı doğrulamak ve sisteme dahil etmek için butona tıklayın.

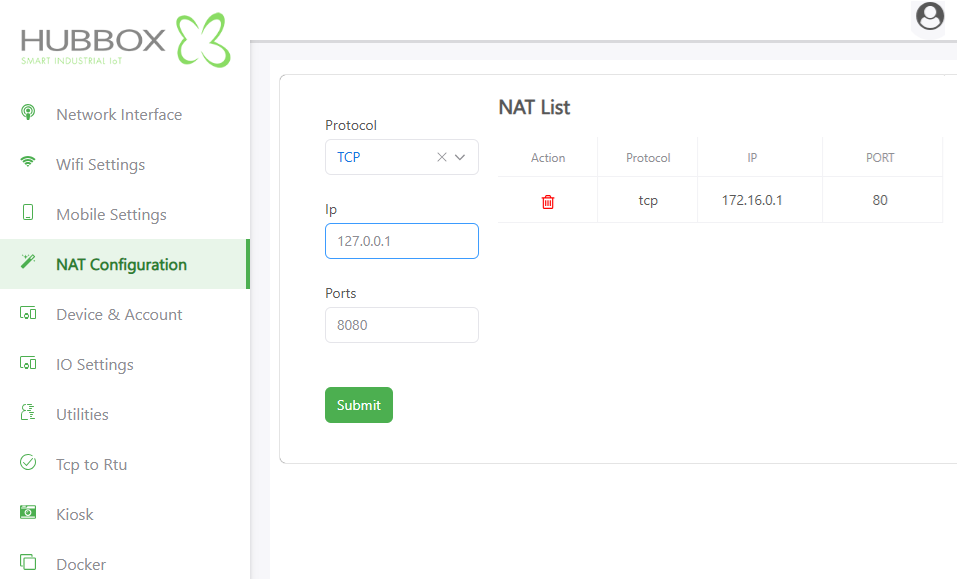

İpucu: Görselde yer alan 127.0.0.1 adresi "localhost" (cihazın kendisi) anlamına gelir. Saha cihazları için gerçek yerel IP adreslerini kullanmalısınız.

2. NAT Listesi (NAT List)

Ekranın sağ tarafındaki tablo, aktif olan tüm kuralları izlemenizi ve yönetmenizi sağlar:

Action: Çöp kutusu simgesini kullanarak artık ihtiyaç duyulmayan kuralları silebilirsiniz.
Protocol & IP & Port: Aktif kuralın hangi protokol üzerinden hangi cihaza ve porta yönlendirme yaptığını özetler.

Örnek Senaryo

Yerel ağda 172.16.0.1 IP'li bir cihazın Port 80 üzerinden yayın yapan web arayüzüne bağlanmak için:

Protokolü TCP olarak belirleyin.
IP alanına 172.16.0.1 yazın.
Port alanına 80 yazın.
Submit butonuna basarak kuralı aktif edin.

Önemli Güvenlik ve Teknik Uyarılar

IP Uyumluluğu: Hedef cihazın IP adresi, HUBBOX LAN portu ile aynı alt ağ (subnet) içerisinde olmalıdır.
Port Yönetimi: Aynı portu farklı cihazlara yönlendirmemeye dikkat edin; bu durum çakışmaya yol açabilir.
Minimum Yetki: Güvenlik gerekçesiyle sadece saha operasyonu için gerekli olan portları erişime açmanız önerilir.

Teknik destek ve detaylı bilgi için: www.hubbox.io
