Endüstriyel Network Yönetimi ve HUBBOX Cihaz Kayıt Kılavuzu
Merkezi Bulut Paneli Üzerinden OT/IT Entegrasyonu, Cihaz Atama ve DHCP/IP Yapılandırma Adımları
Modern IIoT (Endüstriyel Nesnelerin İnterneti) ve OT (Otomasyon Teknolojisi) altyapılarında, sahadaki akıllı router ve gateway donanımlarının merkezi olarak yönetilmesi ve izole tüneller üzerinden siber güvenliğin sağlanması kritik bir gereksinimdir. HUBBOX Akıllı Router ailesi, karmaşık lokal yapılandırmalara ihtiyaç duymadan fabrika ve saha ağlarınızı bulut üzerinden tek bir merkezde toplar. Bu kılavuzda, HUBBOX yönetim paneli üzerinden ağlarınızı nasıl izleyeceğinizi, ağa yeni cihazları nasıl kaydedeceğinizi ve lokal IP/DHCP parametrelerini nasıl optimize edeceğinizi adım adım bulabilirsiniz.

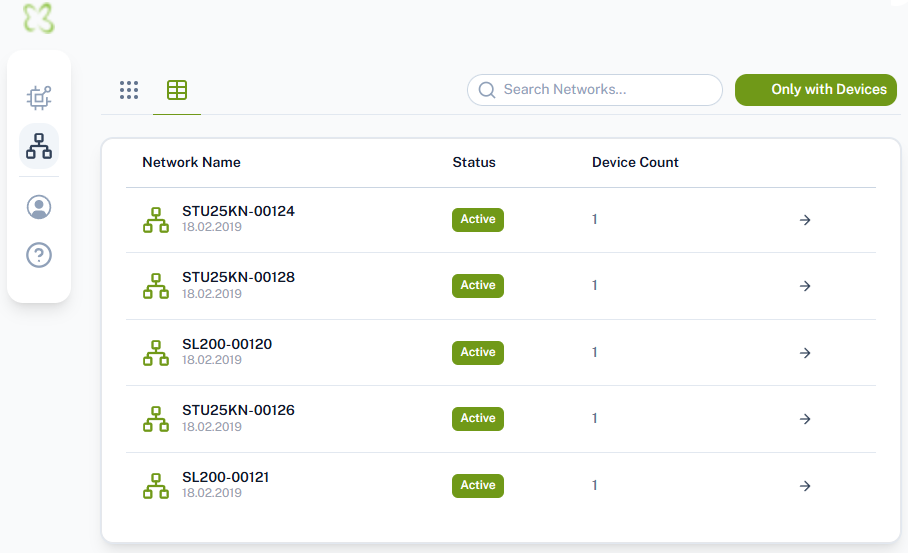

1. Merkezi Endüstriyel Network Listesi ve Durum İzleme
HUBBOX kontrol paneline giriş yaptığınızda karşınıza çıkan Network Manager ekranı, dünya genelindeki tüm aktif endüstriyel ağ topolojilerinizi tek bir pencerede konsolide eder. Bu arayüzden ağların genel durumunu ve bağlı donanımları gerçek zamanlı kontrol edebilirsiniz.
İlgili ağın detaylarına gitmek ve konfigürasyonunu değiştirmek için listenin sağ tarafında bulunan ok (→) butonuna tıklamanız yeterlidir.

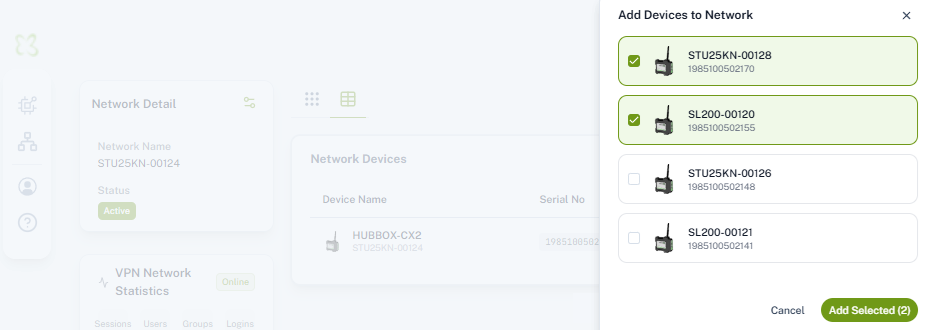

2. Ağa Yeni HUBBOX Edge Cihazı Ekleme (Add Device)
Sisteminizde kayıtlı olan ancak henüz herhangi bir alt ağ topolojisine atanmamış olan 4G/LTE/5G router veya gateway donanımlarını, mevcut endüstriyel ağ altyapınıza dahil etmek için bu adımları takip edin.
01. Adım: İlgili ağın detay sayfasına (Network Detail) giriş yapın ve sağ üst köşede bulunan + Add Device butonuna tıklayın.
02. Adım: Açılan "Add Devices to Network" penceresinde, entegrasyona hazır ve boştaki donanımlar benzersiz seri numaralarıyla listelenir.
03. Adım: Ağa dahil etmek istediğiniz cihazların yanındaki onay kutucuklarını (checkbox) işaretleyin:
- STU25KN-00128 (Seri No: 1985100502170)
- SL200-00120 (Seri No: 1985100502155)
04. Adım: Seçimleri doğruladıktan sonra sağ alt köşedeki yeşil renkli Add Selected (2) butonuna basarak entegrasyonu tamamlayın.

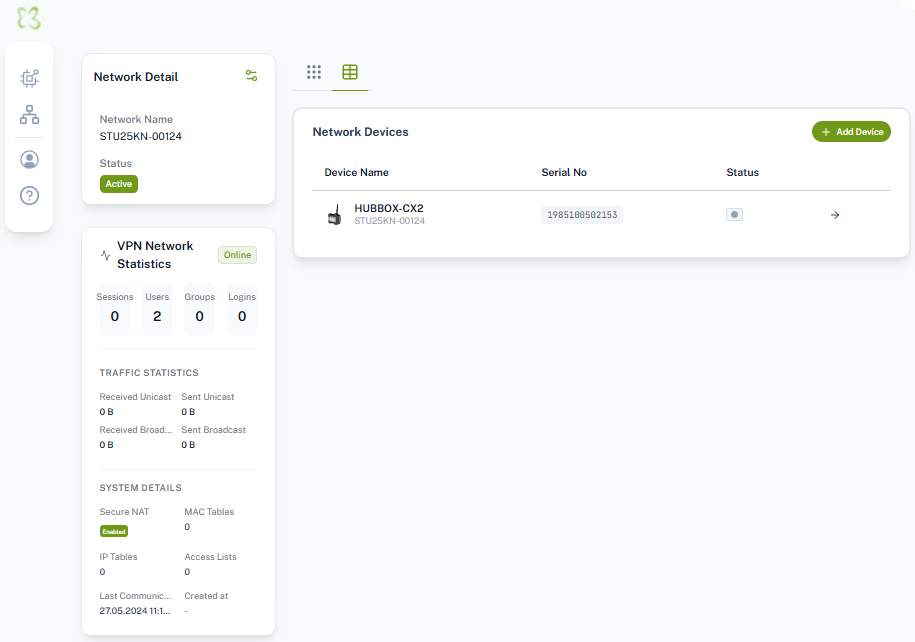

3. Ağ Detayları ve Siber Güvenlik / VPN Trafik İstatistikleri
Network Detail ekranı; bağlı durumdaki cihazların donanımsal parametrelerini, veri iletim katmanlarını ve şifrelenmiş tünel (VPN) trafik yoğunluğunu şeffaf bir biçimde sunar.
VPN Network İstatistikleri
Güvenli tünelleme üzerinden ağa o an tünelle bağlı olan anlık yetkilendirilmiş kullanıcı sayısı (Users: 2) ve aktif oturum (session) süreleri bu alandan gerçek zamanlı olarak izlenir.
Trafik Analizi (Traffic Stats)
Ağ içindeki Tekli Gönderim (Unicast) ve Çoklu Gönderim (Broadcast) veri miktarları Byte (B) cinsinden takip edilerek, OT ağındaki anormal paket fırtınaları (broadcast storms) önceden algılanır.
Sistem Güvenlik Katmanı
Ağlar arası tam izolasyon sağlayan ve siber güvenliği optimize eden Secure NAT modunun aktiflik durumu, IP yönlendirme tabloları (IP Tables) ve erişim kontrol listeleri (Access Lists) buradan kontrol edilir.
4. Endüstriyel IP ve DHCP/DNS Ayarlarının Yapılandırılması
Sahada konumlandırılmış PLC, SCADA, HMI panelleri veya IP kameraların HUBBOX üzerinden otomatik olarak IP adresi alabilmesi ya da mevcut lokal otomasyon ağ kurallarına entegre olabilmesi için IP ayarlarının (Network Settings) yapılandırılması gerekir.
Ağ detay sayfasındaki ayarlar çarkı simgesine tıkladığınızda sağ tarafta açılan panelden aşağıdaki parametreleri düzenleyin:
- DHCP Status: Sahadaki uç cihazlara otomatik IP adresleri dağıtılmasını istiyorsanız seçeneği
Yes(Evet) konumuna getirin. - DHCP IP Havuzu Aralığı: Cihazların hangi IP bloğunda adresleneceğini sınırlandırın:
• Başlangıç IP Adresi:192.168.24.100
• Bitiş IP Adresi:192.168.24.200 - DNS Sunucuları (DNS Servers): Ağ içerisindeki isim çözümleme taleplerinin hızlı iletilmesi için global veya yerel DNS adreslerini girin:
• DNS Sunucusu 1:8.8.8.8(Google DNS)
• DNS Sunucusu 2:8.8.4.4
Yapılandırılan ayarları sahadaki Akıllı Router donanımına anında push etmek (uygulamak) için panelin alt kısmında bulunan butona tıklayabilirsiniz:

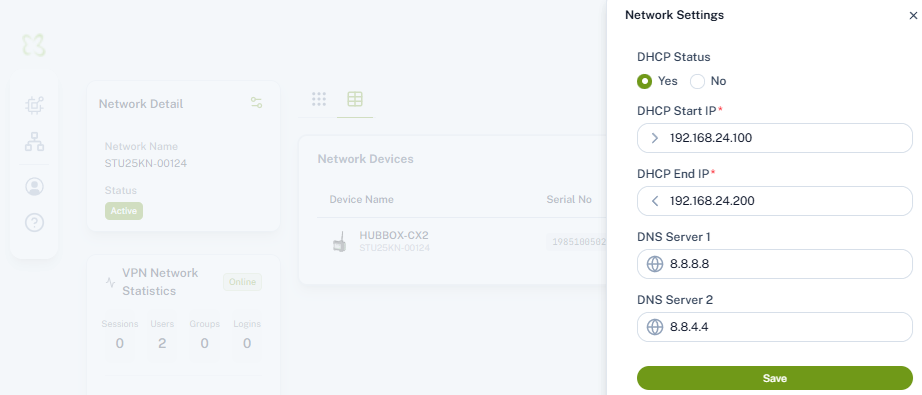

Görsel 4: HUBBOX Bulut Paneli - Lokal DHCP Ağ Havuzu Yapılandırma Penceresi
Konfigürasyonu Sahaya Uygula (Save)
