Modbus TCP den RTU Çevirici

TCP to RTU (Modbus Gateway) Kullanım Kılavuzu

Bu panel, Hubbox cihazınızın bir Gateway (Geçit) olarak çalışmasını sağlayarak Ethernet tabanlı Modbus TCP paketlerini seri tabanlı Modbus RTU sinyallerine dönüştürür. Bu sayede modern ağlar üzerinden PLC, invertör ve endüstriyel sensör gibi seri cihazlara erişebilirsiniz.

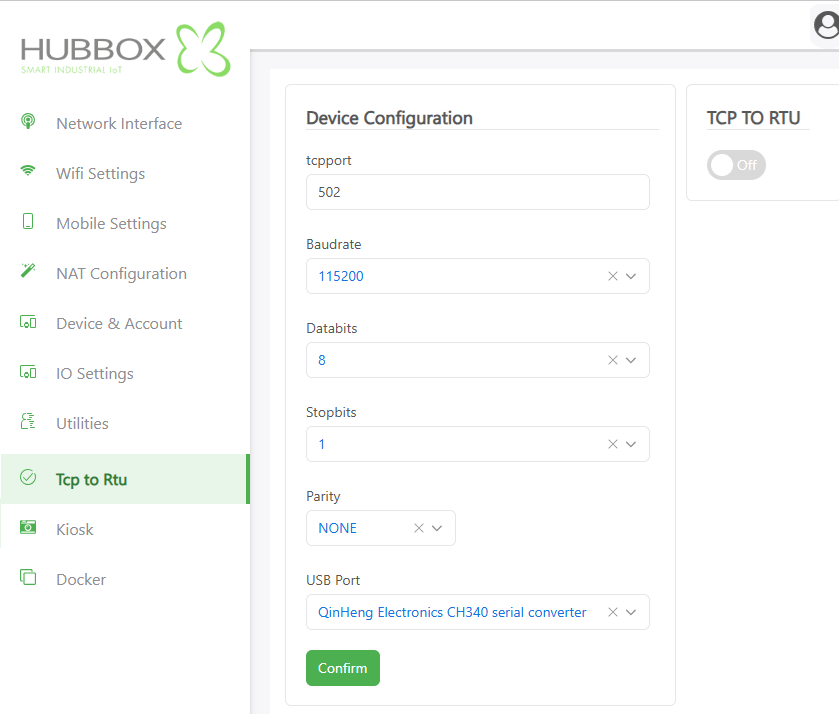

1. Cihaz Yapılandırması (Device Configuration)

Seri haberleşmenin sağlıklı gerçekleşmesi için aşağıdaki parametrelerin, Hubbox'a bağlı olan fiziksel cihazın ayarlarıyla birebir eşleşmesi gerekir:

TCP Port: Ethernet üzerinden gelecek Modbus TCP taleplerinin dinleneceği porttur. Varsayılan: 502
Baudrate: Seri hattın haberleşme hızıdır (Örn: 9600, 19200, 115200).
Data Bits / Stop Bits: Veri paketinin yapısını belirler. Endüstriyel standart genellikle 8 Data Bits ve 1 Stop Bit şeklindedir.
Parity: Hata kontrol yöntemidir. Hedef cihazın gereksinimine göre NONE, EVEN veya ODD seçilmelidir.
USB Port: Cihaza takılı olan USB-Seri dönüştürücünün donanım kimliğini gösterir (Örn: CH340).

2. Servis Aktivasyonu

Fiziksel parametreler tanımlandıktan sonra gateway servisinin başlatılması gerekir:

TCP TO RTU Switch On/Off: Bu anahtar, dönüştürme servisinin aktiflik durumunu kontrol eder.
Confirm (Onayla): Yapılan değişiklikleri sisteme kaydetmek ve servisi yeni ayarlarla yeniden başlatmak için bu butona tıklanmalıdır.

Teknik İpucu: Geçit üzerinden iletilen tüm veri paketleri, dahili RTC (Gerçek Zamanlı Saat) desteği sayesinde yüksek hassasiyetli zaman damgalarıyla işlenir; bu da geçmişe dönük analizlerde veri tutarlılığı sağlar.

Sistemin Genel Avantajları

Küresel Güven: 70'den fazla ülkede sahada aktif olarak kullanılmaktadır.
Siber Güvenlik: Tüm trafik 2048-Bit RSA Şifreleme tünelleri içerisinde korunur.
Geniş Ekosistem: PLC'ler, enerji analizörleri, akış ve sıcaklık sensörleri ile tam uyumludur.

Kritik Uyarı: Hatalı seri parametre yapılandırması (Baudrate, Parity vb.), saha cihazlarından "Timeout" veya "CRC Error" hataları almanıza neden olur. Ayarları değiştirmeden önce mutlaka cihazınızın teknik kılavuzunu inceleyin.

Gelişmiş Modbus haritalama veya sorun giderme desteği için: www.hubbox.io
